Když standardní rozvaděč nestačí: Jak jsme vyvinuli atypický rackový systém pro testování baterií
27. 2. 2026

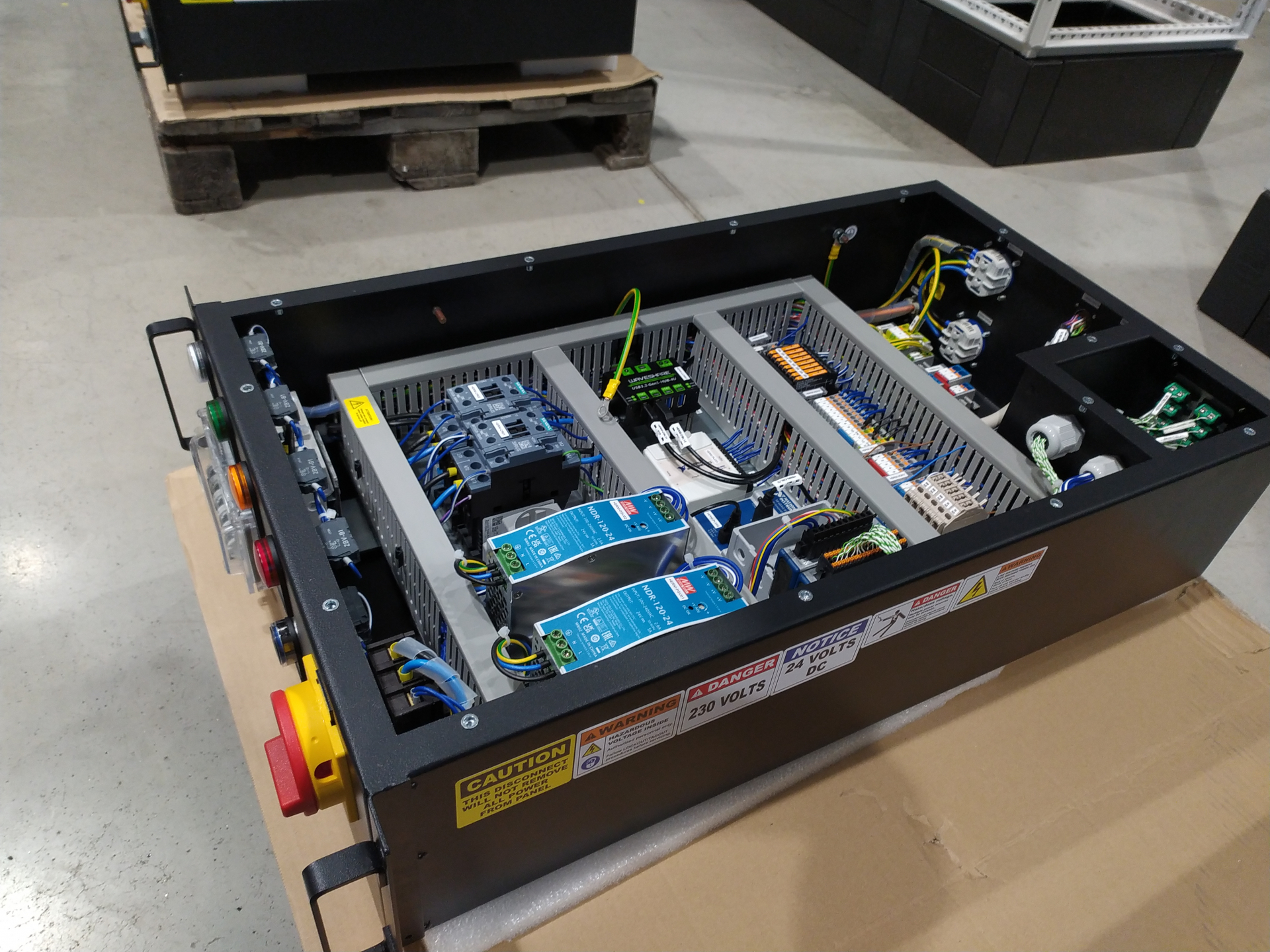

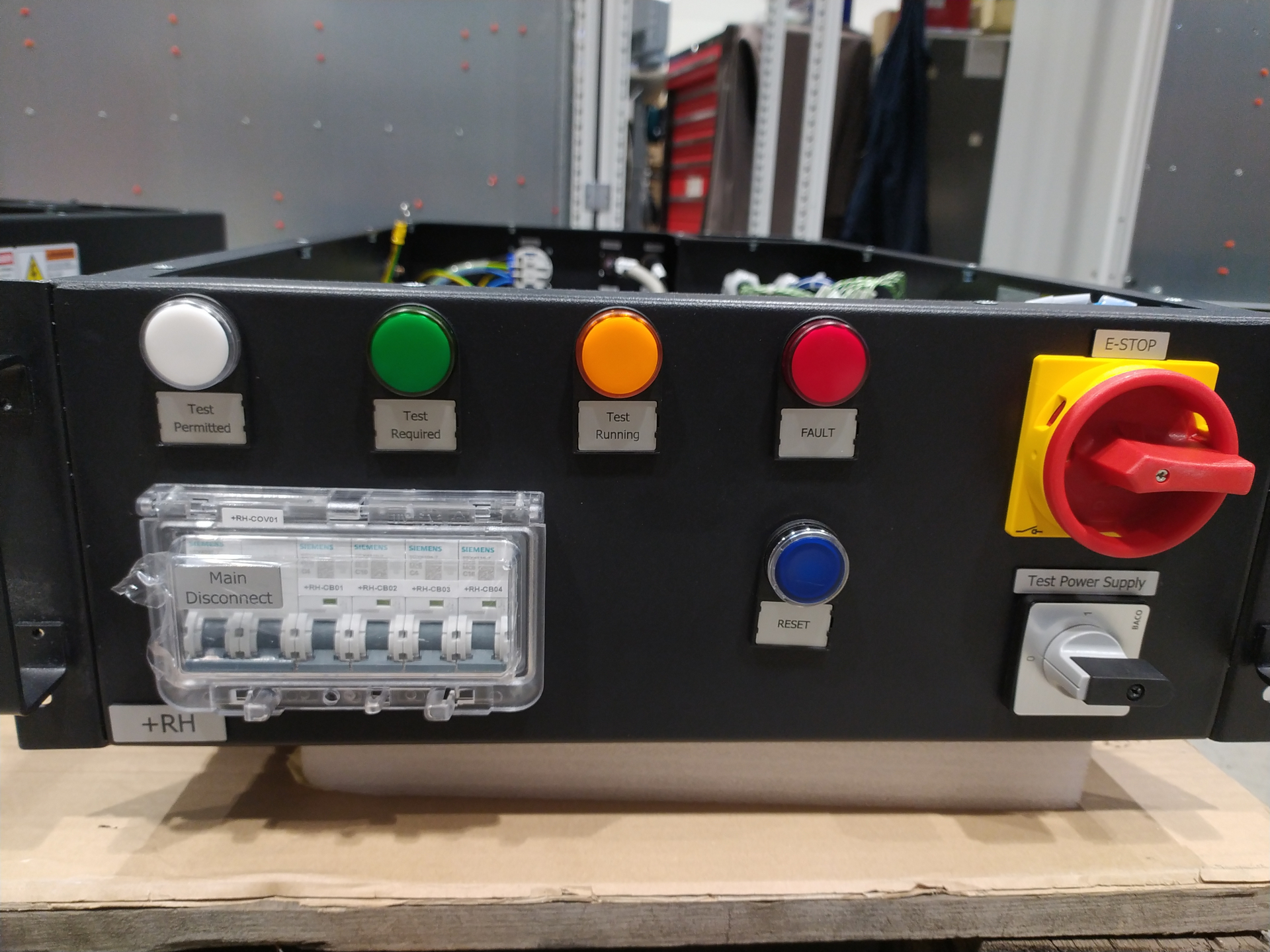

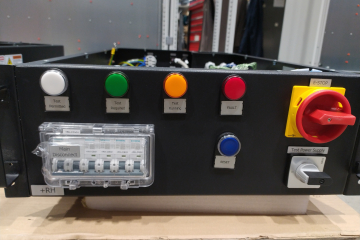

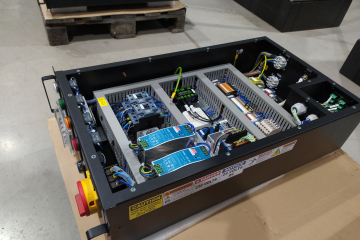

Na konci roku 2025 jsme ve společnosti EUROSOFT - Control s.r.o. úspěšně realizovali projekt čtyř atypických modulů pro 19" rackové rozvaděče. Ty jsou dnes využívány k řízení testů a sběru dat z bateriových článků pro významného výrobce elektromobilů.
Projekt od začátku definovala vysoká technická náročnost, omezený instalační prostor a přísné požadavky na krytí IP6x.
Hlavní technické výzvy projektu
1️⃣ Vysoké krytí IP6x bez kompromisů
Zadání vyžadovalo nadstandardní ochranu proti prachu a vnějším vlivům. Předepsané konektory však samy o sobě nesplňovaly požadovanou úroveň krytí.
Navrhli jsme proto konstrukční úpravy, které umožnily zachovat plnou funkčnost zařízení a současně zajistit požadovanou úroveň ochrany. Výsledkem je bezpečné a dlouhodobě spolehlivé řešení odpovídající náročnému testovacímu prostředí.
2️⃣ Odvod tepla bez aktivní ventilace
Požadované krytí znemožňovalo použití ventilátorů. Bylo tedy nutné navrhnout systém s plně pasivním chlazením.
Řešení zahrnovalo:
- optimalizaci rozložení výkonových komponent,
- návrh účinného pasivního chlazení,
- detailní tepelnou analýzu pro ověření dlouhodobé stability.
Každý prvek byl navržen tak, aby systém spolehlivě fungoval i při dlouhodobé zátěži.
3️⃣ Omezené rozměry 19" racku
Prostorové možnosti byly striktně omezené. Každý milimetr rozhodoval.
Komponenty jsme rozmístili s ohledem na:
- minimalizaci elektromagnetického rušení,
- bezpečnost provozu,
- servisní přístupnost,
- budoucí rozšiřitelnost systému.
4️⃣ Detailní technická a riziková analýza
Celé řešení bylo podloženo komplexní technickou a rizikovou analýzou. Ta ověřila nejen funkčnost, ale i dlouhodobou provozní spolehlivost zařízení v náročném testovacím režimu.
Výsledek: Čtyři typy atypických rackových rozvaděčů
Projekt vyústil ve vývoj a výrobu čtyř různých typů rackových rozvaděčů, které dnes slouží k:
- přesnému řízení testů bateriových článků,
- stabilnímu a bezpečnému sběru dat,
- dlouhodobému provozu bez nutnosti aktivního chlazení.
Co projekt znovu potvrdil?
U atypických rozvaděčů a technologicky náročných aplikací rozhoduje kombinace:
✔ precizního technického návrhu
✔ výrobních zkušeností
✔ důrazu na detail
✔ schopnosti hledat řešení tam, kde standardní postupy nestačí
Plánujete náročný elektroprojekt?
Pokud řešíte výrobu rozvaděčů nebo elektroprojekci pro specifické či technologicky náročné aplikace, rádi s vámi probereme možnosti spolupráce.
Kontaktujte nás a společně najdeme řešení i pro váš projekt.
